1、太阳能热水器上水自控电路图
太阳能热水器在使用时是人工上水，为了防止溢出，需要有人守候，是非常麻烦的。因此，需要设计一个自控电路，用电视机交流关机开关作核心元件，结构简单、便于制作，成本低廉、安全可靠。原理见图：
图1：太阳能热水器电路图

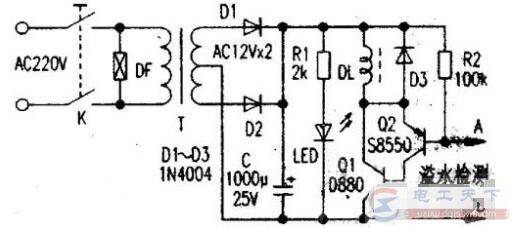

图中DF为全自动洗衣机进水电磁阀，线圈DL与K是彩色电视机的交流电源开关。变压器T与Dl、D2、C组成全波整流电路为控制电路提供电源。Q1、Q2组成复合管，既提高了功率，又增加了放大倍数。A、B两端接双芯线用作电极，双芯线由溢水管伸入水箱的溢水口附近。需要上水时，按一下自锁开关K，0F即通电上水．上水指示灯LED点亮，此时Q1、Q2均截止。当有水溢出时，A点经水接B点，Q1、Q2导通‘，K中的线圈DL通电，K解锁复位，整个电路自动断电，上水结束。这就避免了人工守候的麻烦。进水电磁阀与原上水阀并接，以便停电时手动上水。

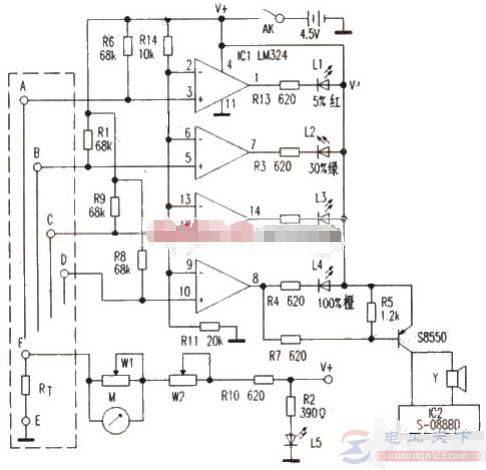

上图为WTC-AI太阳能热水器电路图。该太阳能热水器的控制、显示电路采用三节5号电池供电。电路由水位检测及报警电路、水温检测电路组成。当水位检测一体化探头置于室外容器中，接通开关AK时若水箱中无水，所有的水位指示灯均不亮（即L1～L4发光二极管均熄灭）。当水位上升至A点时，③脚和公共点E（电池负极）通过水阻相连。③脚电位被拉低，则①脚翻转为低电位，L1（红灯）亮，指示水位已上升至整个水箱的5％；继续加水，当水位依次升至B、C、D点时，L2（绿灯）、L3（黄灯）、L4（橙灯）依次点亮。此时，由于IC⑧脚输出低电位L4亮的同时，经R7拉低S8550、b极电位，S8550导通，触发音乐IC2（S一088BD）驱动高响度蜂鸣器Y发声提示音。
当AK接通后，表M有电流流过，指示水温。RT为负温度系数热敏电阻，水温升高，其阻值变小，流过M指示大。L5为表头指示背景灯，接通电源即亮，w1、w2为表头调校电位器。
图2：WTC-AI太阳能热水器电路图
2、8路电热水器顺序延时开关控制电路
一个用太阳能热水器和辅助电热水器来恒定水温的8路恒温电热水器。该电热水器天晴时，靠太阳能热水器提供热能；天阴下雨时，靠电热水器维持水温，电热水器一共有8个，每个热水器的功率是9KW，为了减轻合闸时的负载，用8只空气开关分别控制8个电热水器。使用时，只要开8次空气开关，不用时又要关8次空气开关。空气开关少了，水温升的慢，关少了，浪费电。
因此，可以用89C2051制作一个8路电热水器顺序延时开关控制器，可以更好的控制水温。

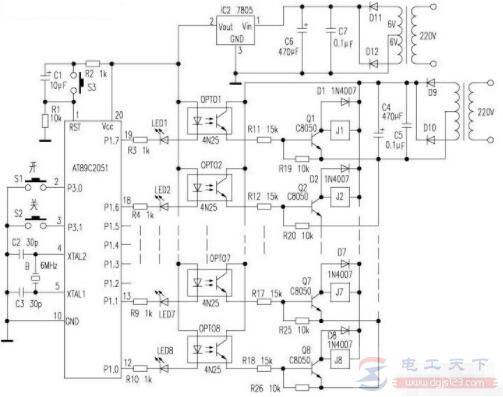

电路图如下：
