有关小型发电机的防雷措施，雷电波的幅值越大，导线与铁心间的电压就越高，绝缘就越易被击穿，必须对发电机采取防雷措施，发电机的防雷措施及常用避雷器的选用方法。
小型发电机防雷措施
当雷击电波传导至发电机上时，波的陡度直接威胁匝间绝缘，尤其是头几匝。波越陡，头几匝间所承受的电压越大，匝间绝缘越易受到破坏。
雷电波的幅值大小则威胁发电机的主绝缘。雷电波的幅值越大，导线与铁心间的电压就越高，绝缘就越易被击穿。
因此，必须对发电机采取防雷措施。
以下介绍下发电机的防雷措施及常用避雷器的选用方法，一起来看看。
对发电机来讲，防雷措施的要求是要把雷电波的幅值和陡度限制在容许的范围内，以消除对发电机的危害。
1、对有架空直配线路的发电机的防雷措施
当流过发电机母线上FGD系列阀型避雷器的电流不超过3KA时，发电机的耐雷水平为50KA，发电机的防雷保护接线及其设备的选择都按此条件考虑。
其防雷方式一般包括两部分：一部分是装设在母线上的阀型避雷器及吸收电容器，避雷器的作用是限制雷击波的幅值，吸收电容器的作用是限制波的陡度；
另一部分是进线保护，它的作用是对进线上传来的较强雷电波先进行一次削弱。(电工天下 www.dgjs123.com)发电机的防雷方式很多，可根据发电机容量、雷电活动的强弱和对供电可靠性的要求确定。
不论采用哪一种保护方式，一般应将母线处的来波陡度限制在7.5KV/?s以下；发电机处的来波陡度限制在5KV/?s以下；流过母线上的冲击电流幅值限制在3KA以下。

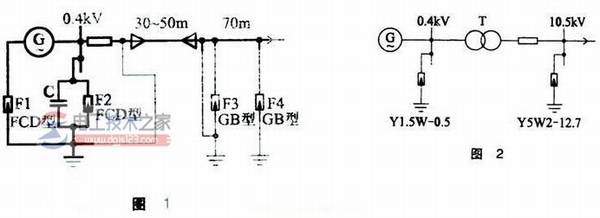

图1为1500KW以下发电机防雷保护接线图。
2、当发电机和变压器直接连接时的防雷措施
此时，变压器对发电机的防雷保护能起一定的作用，因此，对于发电机一变压器组连接方式的发电机，只要可靠地保护了变压器，就不需对发电机再采取保护措施。
但是，如果发电机与变压器之间是由裸露的组合导线或母线桥连接的话，那么，这一段导线还需装设防止直击雷和感应过电压的保护措施。
对于直击雷的防护，可以利用独立的避雷针来达到，而对感应过电压的防护则主要依靠吸收电容器。
图2为发电机-变压器单元的防雷接线（扩大单元的保护类似）。
采取了上述的防雷措施后，并不能说发电机的雷害事故就可以完全避免了，因为一则避雷器的特性与发电机的绝缘水平之间总会存在一些差距；二则某些发电机绝缘可能存在一些弱点。
所以，对运行人员来说，除了应尽可能多地掌握一些防雷知识和了解设备的绝缘弱点外，在打雷时，还需做好事故预想，特别是甩负荷、着火等方面的事故处理准备。
3、避雷器的选用
传统防雷用避雷器有FS、FZ、FCD等系列阀型避雷器和GB系列管型管型避雷器，但这些避雷器存在间隙，击穿前后电压陡度较大。
氧化锌避雷器具有优异的非线性伏安特性，且当过电压一出现时就开始吸收能量，使过电压受到限制，其性能远胜于传统的阀型和管型避雷器。
