有关浪涌保护器的安装接线图，电涌保护器的接入模式，并介绍了浪涌保护器的小知识：开关型浪涌保护器和限压型浪涌保护器的区别，与浪涌保护器相配合的微型断路器如何选型等。
一、电涌保护器接入模式
在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
在ＴＴ制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“３＋１”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。

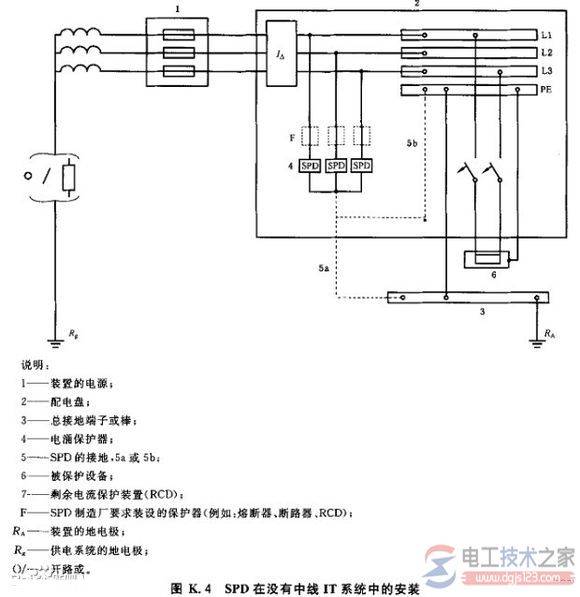

在ＩＴ制式中，电涌保护器只作共模接法。
二、浪涌保护器的安装接线图

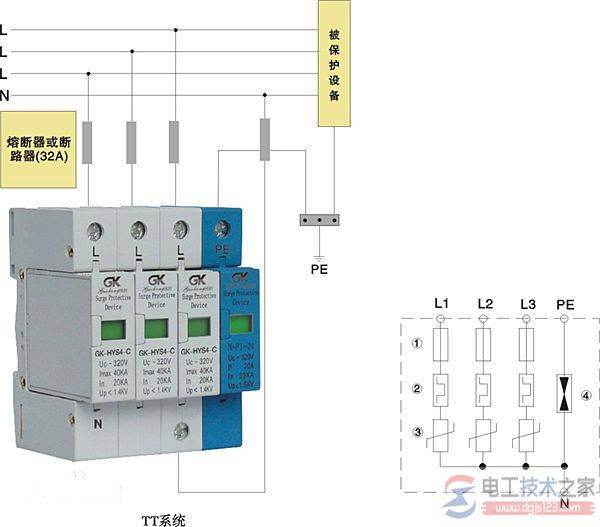

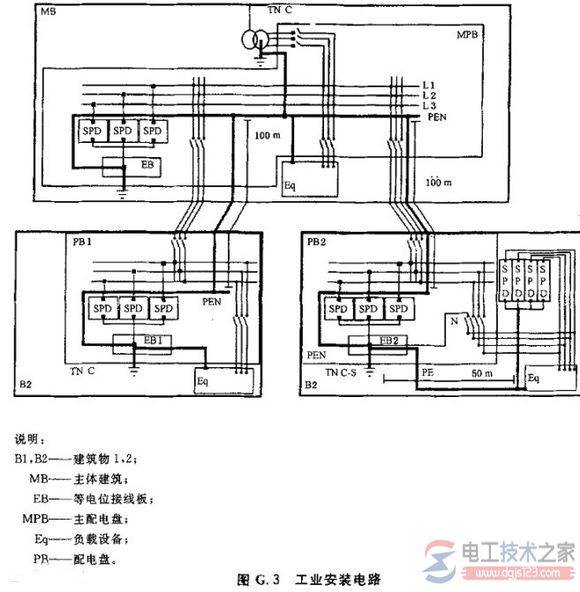

如图：
附，浪涌保护器的小知识
1、 什么是浪涌？
浪涌就是超出正常工作电压的瞬间过电压
2、 什么是浪涌保护器？
浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电了装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？
开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；(www.dgjs123.com)限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。因此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？
Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？
不是。开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
6、浪涌保护器/浪涌保护器分级/浪涌保护器选型
浪涌保护器也称为防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
标准浪涌保护器会将来自电源插座的电流输送给电源板上插接的多个电气和电子设备。如果产生浪涌或尖峰，使电压超过了可接受的级别，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
根据所选择的浪涌保护器和预期的环境影响，保护系统的电源和设备所需的保护措施被分为三级。来自：电工技术之家
B类浪涌保护器：标称放电电流In，冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的试验，Iimp 的波形为10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1)
C类浪涌保护器：标称放电电流In，冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的试验，Iimp 的波形为8/25ms
D类浪涌保护器：进行混合波合（开路电压1.2/50 μs 冲击电压，邓路电流8/25 μs）试验
浪涌保护器的好与否直接关系到设备的全安问题，因此在选取浪涌保护器以几点可参考：
箝位电压——这表示将导致MOV接通地线的电压值。箝位电压越低，表示保护性能越好。此UL标称值有三个保护水平——330伏、400伏和500伏。通常，箝位电压超过400伏就太高了。
能量吸收/耗散能力——此标称值表示浪涌保护器在烧毁前能够吸收多少能量，单位为焦耳。其数值越高，保护性能就越好。您购买的保护器的这一标称值至少要在200至400焦耳之间。若要获得更好的保护性能，应该寻找此标称值在600焦耳以上的产品。
响应时间——浪涌保护器不会立刻断开；它们对电涌做出响应会有略微的延迟。响应时间越长，表示计算机（或其他设备）将遭受浪涌的持续时间越长。请购买响应时间低于一毫微秒的浪涌保护器。
此外，应该购买具有指示灯的保护器，以便判断保护元件是否在起作用。在遭受多次电涌之后，所有MOV都将会烧毁，但是保护器仍然会作为一个电源板而工作。没有电源指示灯，就无法得知保护器是否仍然在正常工作。
