低压设备的接地电阻规定值是多少?


有关低压设备的接地电阻的规定值,系统有零线重复接地时,每处的接地电阻不超过4Ω,有零线重复接地时,每处的接地电阻不超过30Ω,且接地点不应少于3点,按接地电压不高于50V计算,一般接地电阻不大于100Ω。

低压设备的接地电阻的规定值

1、对与总容量在100kVA以上的发电机或变压器供电系统相连的接地装置,接地电阻不应超过4Ω,以上系统有零线重复接地时,每处的接地电阻不超过4Ω。

2、对与总容量在100kVA以下的发电机或变压器供电系统相连的接地装置,接地电阻不应超过10Ω,以上系统有零线重复接地时,每处的接地电阻不超过30Ω,且接地点不应少于3点。

3、对TT、IT系统中的用电设备的接地电阻,按接地电压不高于50V计算,一般接地电阻不大于100Ω。

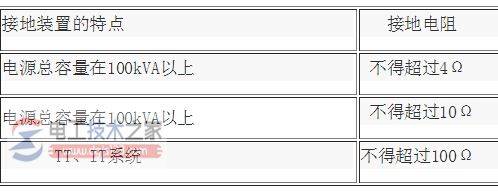

接地电阻的规定值:
