有关接地体的安装方法，接地装置包括接地极与接地线两部分，人工接地体宜采用垂直接地体，分为垂直接地体的布置，水平接地体的布置，接地装置的导体截面要求，接地体安装的其他要求，以及接地线安装的其他要求。
接地体的安装方法
电气设备的金属外壳接地，不是随便处理就行的，它是将接地体或称接地装置，按一定要求埋入地中。
接地装置包括接地极与接地线两部分，接地极一般多用钢管、钢筋、角铁之类金属制成；接地线为接地极与电气设备外壳的连接线。
1、接地极：如用钢管，其直径一般为20～50mm；钢筋的直径为10～12mm；角铁为20×20×3或者50×50×5mm规格。长度约2.5～3m左右。垂直埋入地下。
2、接地线：裸铜线、铝线、钢线都可作为接地线，铝线易断最好不用。铜线截面不应小于4mm2,铝线截面不小于6mm2。接地线与接地极最好采用焊接方法连接。与设备相接时需用螺栓拧紧固牢。
为了使接地装置发挥作用，关键是接地电阻Rd要小，一般要求保证接地电阻Rd不大于10欧。有时遇到土壤地下水位等因数的影响，往往接地电阻太大保证不了要求的数值。因此可适当增加地极根数（地极间距离不小于2.5m），土壤可埋些粘土，适当加食盐和木炭等混合物。
附1，接地体的安装
1.人工接地体的布置方式
人工接地体宜采用垂直接地体。多岩地区和土壤电阻率较高的地区，可采用水平接地体。
（1）垂直接地体的布置
在普通沙土壤地区 （土壤电阻率 ρ≤3 ×10Ω·m），因地电位分布衰减较快，可采用以管形接地体为主的棒带式接地装置。采用管形接地体的优点是：机械强度高，可以用机械方法打入土壤中，施工较简单；达到同样电阻值，较其他接地体经济；容易埋入地下较深处，土壤电阻率变化较小；与接地线易于连接，便于检查；用人工方法处理土壤时，易于加入盐类溶液。
在一般情况下，镀锌钢管管径为 48 ～ 60mm，常用 50mm；长度为 2 ～ 3m，常用 2.5m。因为直径太小，机械强度小、容易弯曲、不易打入地下；但直径太大，流散电阻降低不多，例如 ?125mm 钢管比 ?50mm 钢管流散电阻只小约 15% 。长度与流散电阻也有关系，管长小于 2.5m 时，流散电阻增加很多；但管长大于 2.5m 时，流散电阻减小值很小。
为了减少外界温度、湿度变化对流散电阻的影响，管的顶部距地面应不小于0.6m，通常取 0.6 ～ 0.8m。接地体的布置应根据安全、技术要求因地制宜安排，可以组成环形、放射形或单排布置。环形布置时，环上不能有开口端；为了减小接地体相互间的流散屏蔽作用，相邻垂直接地体之间的距离可取其长度的 2倍左右。垂直接地体上端采用扁钢或圆钢连接。成排布置的接地装置，在单一小容量电气设备接地中应用较多，例如小容量配电变压器接地。
（2）水平接地体的布置
在多岩地区和土壤电阻率较高（3 ×10≤ ρ≤5 × 10 Ω·m） 的地区，因地电位分布衰减较慢，宜采用水平接地体为主的棒带接地装置。水平接地体通常、采用40mm ×4mm 镀锌扁钢，或直径为 12 ～ 16mm 的镀锌圆钢组成，可呈放射形、环形或成排布置。水平接地体应埋设于冻土层以下，一般深度为0.6 ～ 1m，扁钢水平接地体应立面竖放，这样有利于减少流散电阻。变配电所的接地装置，应敷设以水平接地体为主的人工接地网。
2. 接地装置的导体截面要求
应符合热稳定和场压的要求，钢质接地体和接地线的最小尺寸见表1；铜、铝接地线只能用于地面以上，其最小尺寸见表 2。

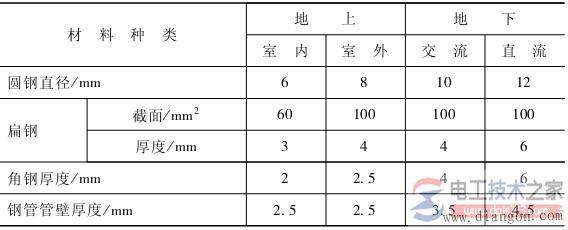

表 1 钢质接地体和接地线的最小尺寸

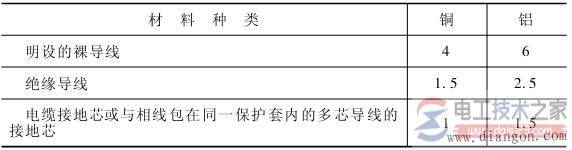

表 2 铜、铝接地线的最小尺寸 单位：mm2
3.接地体安装的其他要求
除前面讲述的一些要求外，还应注意以下问题。
① 交流电力电路同时采用自然、人工两种接地体时，应设置分开测量接地电阻的断开点。自然接地体应不少于两根导体在不同部位与人工接地体相连接。
② 接地体埋设位置离独立避雷针接地体之间的地下距离不得小于 3m；离建筑物墙基之间的地下距离不得小于 1.5m；经过建筑物人行通道的接地体应采用帽檐式均压带做法。
③ 车间接地干线与自然接地体或人工接地体相连时，应不少于两根导体在不同地点连接。
④ 接地体所有连接处均应采用搭接焊，搭接部分的长度扁钢应不小于宽度的 2倍，应有三个邻边施焊；圆钢应不小于直径的 6倍，应在两侧面施焊，凡焊接处均应刷沥青油防腐。
4.接地线安装的其他要求
除前面讲述的一些要求外，还应注意以下问题
① 金属结构件作为自然接地线时，用螺栓或铆钉紧固的接缝处应用扁钢跨接。作为接地干线的扁钢跨接线，截面应不小于 100mm，作为接地分支跨接线时，应不小于 48mm2。
② 利用电线管本体作为接地线时，钢管管壁厚度应不小于 1.5mm2，在管接头及分线盒处都应加焊跨接线。钢管直径在 40mm 以下时，跨接线应采用直径 6mm 圆钢，钢管直径为50mm 以上时，应采用 25mm ×4mm 的扁钢。
③ 室内接地线可以明敷设或暗敷设。明敷设时应符合下列基本要求：接地干线沿墙距地面的高度一般应不小于 0.2m；支持卡子距离墙面应不小于 10mm；卡子间距应不大于 1m，分支拐弯处应不大于 0.3m；跨越建筑物伸缩缝时，应留有适当裕度，或采用软连接；穿越建筑物处，应采取加保护管等保护措施。接地线暗敷设时，接地干线的两端都应有明露部分。根据需要，沿干线可设置接地线端子盒，供连接及检测使用。
④ 携带式用电设备应采用多芯线中的专用保护芯线 （PE线） 接地，此芯线严禁同时用作 N 线通过电流，严禁利用其他用电设备的中性线接地，中性线和保护线应分别与接地网连接。
⑤ 接地线与电气设备连接时，采用螺栓压接，每个电气设备都应单独与接地干线相连接，严禁在一条接地线上串接几个需要接地的设备。
附2，简易接地体和保护接地线安装方法
接地体的安装：将两根截面不小于40x40x4(单位毫米)的角钢相距3m打入地下2.5m深，用截面不小于12×4mm2的扁钢将两角钢的上端焊接，通过多股铜导线引入室内。有条件时要测量接地体的接地电阻，看其是否符合要求（小于或等于4Ω）。
接地线的安装：选用截面积为1.5mm2铜芯线，接地线与接地体应采用焊接或螺栓连接。对接地线的选择要根据地形和现场位置，尽量缩短长度。为提高接地的可靠性，每种家用电器的接地支线，应单独与接地干线或接地体相连，而不应串联连接，尽量不要有接头，绝对不允许安装保险装置。
对于移动式电气设备，因其工作地点经常移动，因此其接地线应采用0.75mm2~1.5mm2的多股铜芯软线为宜。
