单点接地与多点接地及混合接地区别说明
有三种基本的信号接地方式：浮地、单点接地、多点接地。
1 浮地
目的：使电路或设备与公共地线可能引起环流的公共导线隔离起来，浮地还使不同电位的电路之间配合变得容易。
缺点：容易出现静电积累引起强烈的静电放电。 折衷方案：接入泄放电阻。

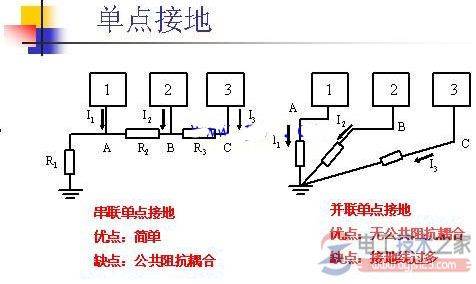

2 单点接地 方式：线路中只有一个物理点被定义为接地参考点，凡需要接地均接于此。 缺点：不适宜用于高频场合。
3 多点接地 方式：凡需要接地的点都直接连到距它最近的接地平面上，以便使接地线长度为最短。 缺点：维护较麻烦。
4 混合接地 按需要选用单点及多点接地。
PCB中的大面积敷铜接地 其实就是多点接地 所以单面Pcb也可以实现多点接地（实际操作中经常用这种方法，在这里也应该注意有时候不可以不布地线，尤其是高速高频的，以及多层板的情况）。
多层PCB大多为高速电路地层的增加可以有效提高PCB的电磁兼容性是提高信号抗干扰的基本手段，同样由于电源层和底层和不同信号层的相互隔离减轻了PCB的布通率也增加了信号间的干扰。

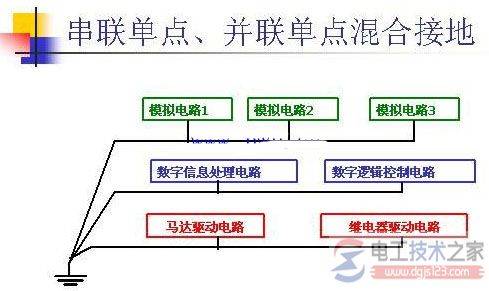

在大功率和小功率电路混合的系统中，切忌使用，因为大功率电路中的地线电流会影响小功率电路的正常工作。另外，最敏感的电路要放在A点，这点电位是最稳定的。解决这个问题的方法是并联单点接地。但是，并联单点接地需要较多的导线，实践中可以采用串联、并联混合接地。

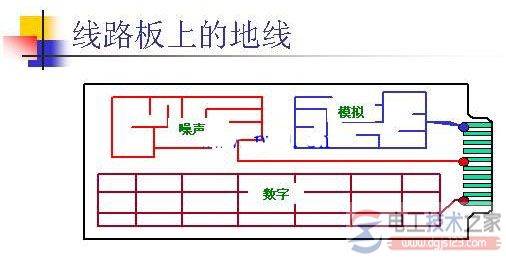

将电路按照特性分组，相互之间不易发生干扰的电路放在同一组，相互之间容易发生干扰的电路放在不同的组。每个组内采用串联单点接地，获得最简单的地线结构，不同组的接地采用并联单点接地，避免相互之间干扰。
关键：绝不要使功率相差很大的电路或噪声电平 相差很大的电路共用一段地线。
这些不同的地仅能在通过一点连接起来。
为了减小地线电感，在高频电路和数字电路中经常使用多点接地。在多点接地系统中，每个电路就近接到低阻抗的地线面上，如机箱。电路的接地线要尽量短，以减小电感。在频率很高的系统中，通常接地线要控制在几毫米的范围内。
多点接地时容易产生公共阻抗耦合问题。在低频的场合，通过单点接地可以解决这个问题。但在高频时，只能通过减小地线阻抗（减小公共阻抗）来解决。由于趋肤效应，电流仅在导体表面流动，因此增加导体的厚度并不能减小导体的电阻。在导体表面镀银能够降低导体的电阻。
通常1MHz以下时，可以用单点接地；10MHz以上时，可以用多点接地，在1MHz和10MHz之间时，可如果最长的接地线不超过波长的1/20，可以用单点接地，否则用多点接地。
接地电容的容量一般在10nF以下，取决于需要接地的频率。

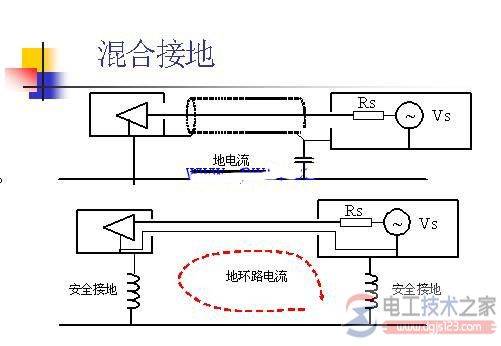

如果将设备的安全地断开，地环路就被切断，可以解决地环路电流干扰。但是出于安全的考虑，机箱必须接到安全地上。图中所示的接地系统解决了这个问题，对于频率较高的地环路电流，地线是断开的，而对于50Hz的交流电，机箱都是可靠接地的。
