接地网与接地网引出线是什么


有关接地网与接地网引出线的定义,埋入土壤内并与大地直接接触的金属导体并连接成网状或带状,称为接地网,引出线是为了安装接地线。

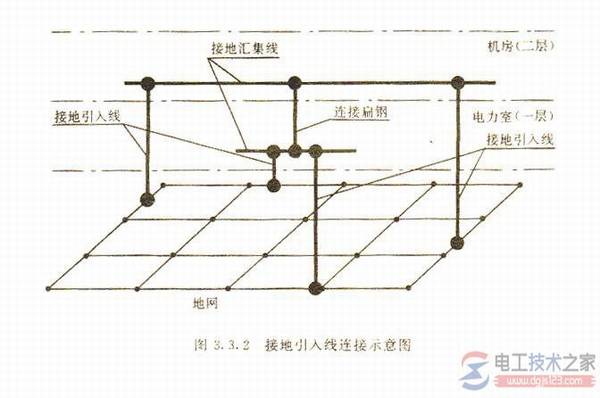

接地网和接地网的引出线

1、接地网:埋入土壤内并与大地直接接触的金属导体(一般用扁铁)并连接成网状或带状,一般通称接地网。

2、引出线:从接地网接出一定长度的扁铁并引出地平面以上,叫引出线。引出线是为了安装接地线。

接地网与接地网引出线是什么

接地引出线的作用

“接地引出线”是从接地等电位箱或者从接地引出点接出接地母线到室外接地极或接地网的接地母线,而“接地引出点”则是从室内接地处(如:配电箱、柜,等电位箱,金属管道入口处等需要接地的设备或管道)接出接地母线的连接点。

方式:有线连接,一般供电局线路入户时已带地线。

作用:防止触电,电器短路、漏电等情况下产生的电流会通过地线流向大地,这样会引发空气开关跳闸,从而起到保护作用。

接地引出线和接地引出点的区别

接地引出线的作用,在电工里面地线一般是保护作用,防止漏电时对操作人员产生伤害。同接地引出点一样,都在动车祖、高铁、城际地铁、轻轨接地工程中有着广泛的应用。但是接地引出线和接地引出点存在一定的区别。

接地引出线和接地引出点

“接地引出线”是从接地等电位箱或者从接地引出点接出接地母线到室外接地极或接地网的接地母线,而“接地引出点”则是从室内接地处(如:配电箱、柜,等电位箱,金属管道入口处等需要接地的设备或管道)接出接地母线的连接点。

以上就是接地引出线和接地引出点的区别,供大家参考。

接地线与引下线的区别

接地引线就是从接地线接出了一根引线。没有接地线,引线就没有作用。

1、防雷引下线:一般是指位于高处的防雷接闪装置或建筑物上的其他金属物体到防雷接地体之间的连接线。与接地体之间的距离相对较长。

2、接地引下线:一般是指在接地体上焊接出来的一段很短的部分,用于和防雷引下线相连接的一段。断接卡以上的部分叫做防雷引下线,断接卡以下的部分叫做接地引下线。
