有关变配电所的防雷保护措施，可以装设避雷针保护整个变配电所的建筑物，以免遭直接雷击，还可以装设架空避雷线及其他避雷装置，作为变配电所进出线段的防雷保护，下面具体来看下。
变配电所的防雷保护方式
一、装设避雷针保护变配电所的建筑物免遭直接雷击
1、避雷针可防护直击雷，其保护范围可用滚球法确定。
1）滚球法是一种计算接闪器保护范围的方法，计算原理是以某一规定半径的球体，在装有接闪器的建筑物上滚过，滚球体由于受建筑物上所安装的接闪器的阻挡而无法触及某些范围，把这些范围认为是接闪器的保护范围，就是滚球法。
2）滚球的半径按防雷级别确定：第一类建筑物为30m；第二类建筑物为45m；第三类建筑物为60m。
2、避雷针可单独立杆，可利用户外配电装置的构架或投光灯的杆塔。但变压器的门型构架不能用来装设避雷针，以防止雷击产生的过电压对变压器发生闪络放电。
二、装设架空避雷线及其他避雷装置，作为变配电所进出线段的防雷保护
1、35kV电力线路一般不采用全线装设架空避雷线的方法来防止直击雷，但为了防止变配电所附近线路上受到雷击时，雷电压沿线路侵入变配电所损坏设备，需在变配电所进出线1～2km段内装设架空避雷线作为保护，使该段线路免遭直接雷击。

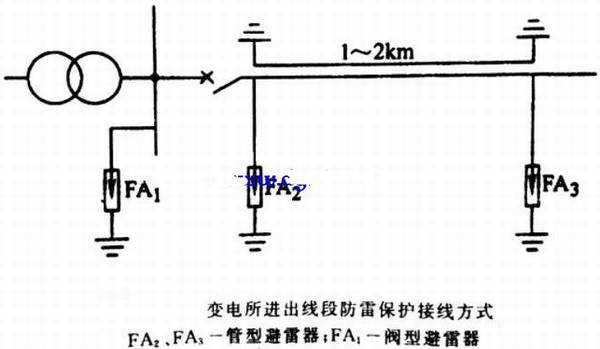

2、为使上述保护段内的线路受雷击时侵入变配电所内的过电压有所限制，一般可在架空避雷线的两端装设管型避雷器，其接地电阻不得大于10Ω。进出线段防雷保护接线方式如下图。
保护段以外的线路受到雷击时，雷电波到管型避雷器FA3处，即对地放电，降低了雷电压值。FA2只有在变配电所内高压断路器经常断开，而线路又可能带有电压时才安装。其作用是防止入侵的雷电波在断开的断路器处产生过电压损坏断路器。

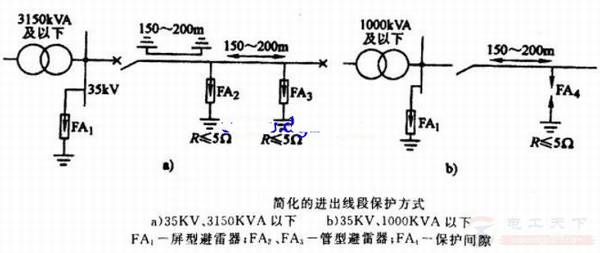

3、对电压35kV、容量3200kVA以下的一般负荷变配电所，可采用如下图简化的进出线段保护接线方式。
4、对10kV及以下的高压配电线路进出线段，其防雷保护可只装设FZ型或FS型避雷器，以保护线路断器及隔离开关，如下图。
三、装设阀型避雷器对沿线路侵入变配电所的雷电波进行防护
1、变配电所的进出线段虽已采取防雷措施，并且雷电波在传播过程中也会逐渐衰减，但沿线路传入变配电所内的部分，其过电压对所内设备仍有一定危害，特别是价值最高、绝缘相对薄弱的主变压器。故变配电所母线上要安装一组阀型避雷器进行保护。
2、6～10kV变配电所中阀型避雷器与被保护变压器的电气距离一般不能大于5m，为使任何运行条件下所内变压器都能得到保护，采用分段母线时，每段母线都要装设阀型避雷器。
