零线必须重复接地?


有关零线接的问题,零线必须重复接地,在接零系统中除电网中性点接地外,必须将零线重复接地,零线重复接地可以降低漏电设备的对地电压,减轻零线断裂时的触电危险,下面具体来看下。

零线重复接地的问题

1、在接零系统中,除电网中性点接地外,还必须将零线重复接地。

重复接地的主要作用如下:

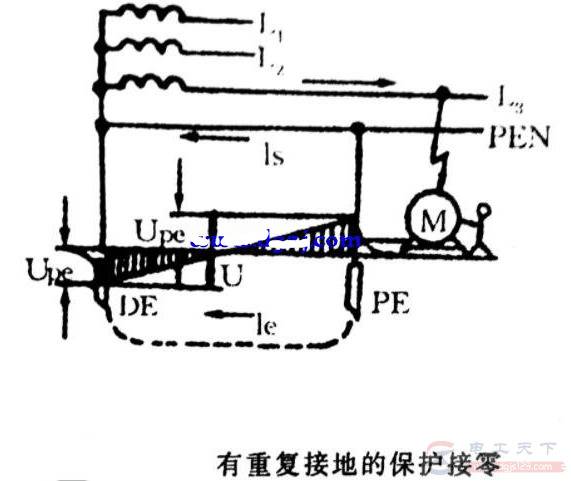

1)降低漏电设备的对地电压

如果未实行重复接地,漏电设备对地电压为单相短路电流在零线部分产生的电压降;而如果有重复接地,则漏电设备外壳对地电压仅为接地短路电流在重复接地电阻上产生的电压降。此时设备外壳对地电压仅占零线电压降的一部分,危险性相对减小。

零线必须重复接地?

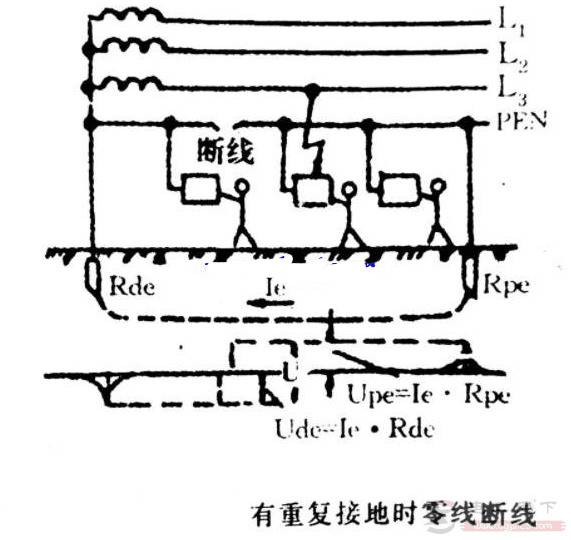

2)减轻零线断裂时的触电危险

未实行重复接地的零线上,当在设备之间的某一处零线断裂后,某一电气设备发生碰壳短路时,所有接在该零线断裂点后边的无故障电气设备外壳均带有接近于相电压的电压,严重威胁人身安全。如果实行重复接地,在设备之间的某一处零线断裂后,断裂处前后两边的设备外壳对地电压之和为相电压。由于设备外壳对地电压都小于相电压,所以触电危险性相对减小。

零线必须重复接地?

3)缩短碰壳或接地短路故障的持续时间

由于重复接地和工作接地构成了零线的并联分支,一旦发生短路,可以增加短路电流,线路越长,短路电流越大,加速了线路保护装置的动作,缩短了故障的持续时间。

4)改善架空线路的防雷性能

架空线路零线上的重复接地,对雷电流有分流作用,这就有利于限制雷电过电压,从而可改善防雷性能。

2、零线必须重复接地的情况

1)架空线路末端;

2)长度超过200米的架空线分支处及分支末端;

3)架空线进户处或出户处;

4)无分支线路每隔1km的直线段。
