保护接零的检测方法，相-零线回路检测方法

有关保护接零的检测方法，相-零线回路的检测方法，相－零线回路检测是TN系统的主要检测项目，主要包括保护零线完好性、连续性检查和相－零线回路阻抗测量。

保护接零与相-零线回路的检测方法

相－零线回路检测是TN系统的主要检测项目，主要包括保护零线完好性、连续性检查和相－零线回路阻抗测量。测量相－零线回路阻抗是为了检验接零系统是否符合规定的速断要求。

保护接零检测包括以下三方面：（1）工作接地和重复接地的电阻测量；（2）速断保护元件的检查；（3）相零回路检测。

1、相－零线回路阻抗测量

以下图为例，说明相－零线回路阻抗测量。

图1 停电测量相-零线回路阻抗

如上图，开关QS1断开为切除电力电源，QS2和其他开关合上以接通试验回路。试验变压器可采用小型电焊变压器（约65V）或行灯变压器（50V以下）。试验变压器二次线圈接入电流表后再接向一条相线和保护零线。

为了检验熔断器FU1，应在α处使相线与零线短接，测量回路阻抗。为了检验熔断器FU2，应在线路末端，即在b处使相线与零线短接，测量回路阻抗。所测量的阻抗应由电压表读数U和电流表读数IM直接算出，即这样测量得到的结果不包括配电变压器的阻扰，计算短路电流时应加上变压器的阻抗。为了减小测量误差，测量应尽量靠近变压器。

2、保护零线完好性、连续性检查

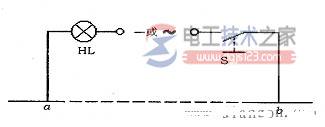

为了检查零线是否完整和接触良好，可以采用低压试灯法，其原理如图。

在外加直流或交流低电压作用下，电流经试灯沿α、b两点之间的零线构成回路。如果试灯很亮，说明a、b两点之间的零线良好；如果试灯不亮、发暗或不稳定，说明a、b两点之间的零线断裂或接触不良。
